Schemat połączeń modułów:

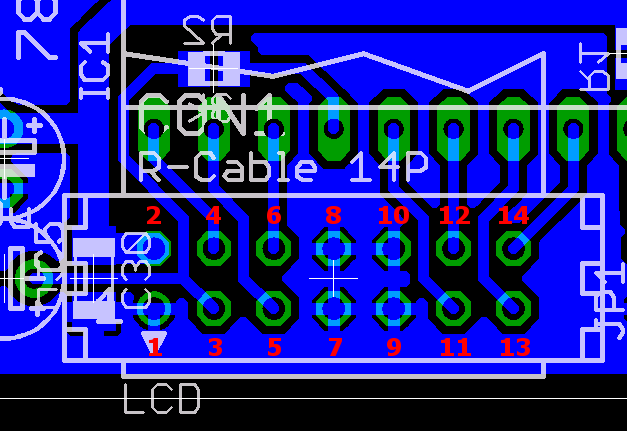

Połączenie wyświetlacza DM157A do modułu kodera:
KODER
OPIS
DM157A
-
LED K1
1
-
LED A1
2
-
LED K2
3
-
LED A2
4
1
GND
5
2
VCC
6
3
Kontr.
7
2
VCC
8
4
R/S
9
5
E
10
6
R/W
11
7
D0
12
8
D1
13
9
D2
14
10
D3
15
11
D4
16
12
D5
17
13
D6
18
14
D7
19
-
GND
20


Wyjaśnienie funkcji sygnałów wyświetlacza:

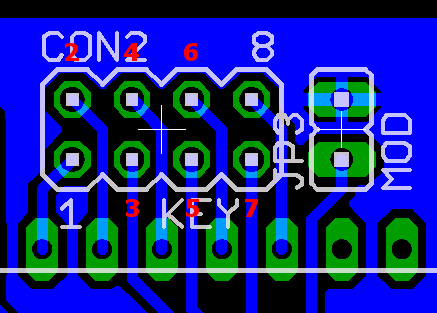

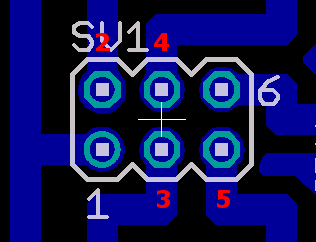

Połączenie kodera i modułu klawiatury:
KODER
OPIS
KLAWIATURA
1
ROW0
1
2
COL0
2
3
COL1
3
4
COL2
4
5
COL3
5
6
ROW1
6
7
ROW2
-
8
ROW3
-


Po połączeniu wyświetlacza i klawiatury pozostaje jeszcze przyłaczyć potencjomety manetek nadajnika.

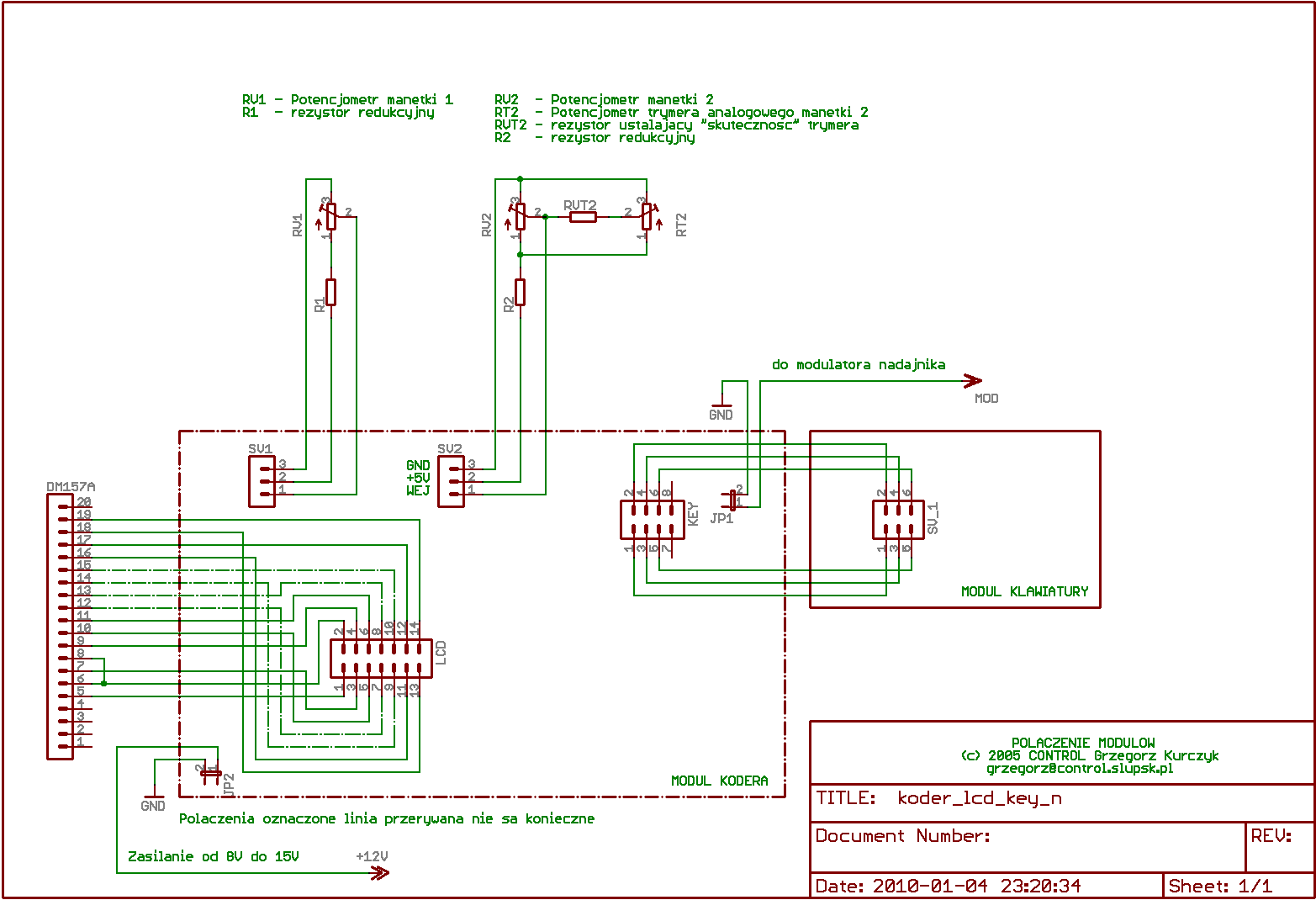

Schemat całości połączeń jest tutaj.
Dokładniejszego omówienia wymaga podłączenie manetek do modułu kodera. Metoda zależy od konstrukcji potencjometrów oraz budowy trymerów.
W tradycyjnych nadajnikach analogowych stosowane sa dwie metody trymowania.
Jeśli mamy aparaturę z pierwszym sposobem trymowania sprawa jest prosta. Pozostaje tylko dobrać wartość rezystora szeregowego R1 w taki sposób aby napięcie na suwaku potencjometru nigdy nie przekraczało 2,5V w stosunku do masy układu (ze względu na napiecie referencyjne przetworników A/C wynoszące 2,56V). W przypadku mojej aparatury MODELA rezystor ten jest zbędny (zwarty).W przypadku aparatury z trymerami na dodatkowych potencjometrach (moja MODELA ma takie) należy zastosować układ jak na schemacie z prawej strony (elementy RV2, RT2, R2 i RVT2). Zasada dobierania rezystora R2 jest taka sama jak poprzednio. Rezystor RVT2 dobieramy doświadczalnie tak, aby osiągnąć wymagany zakres regulacji trymera. W ostateczności  możemy zrezygnowac z trymera analogowego i posługiwać się tylko cyfrowymi wbudowanymi w koder.
.

Powodzenia
Grzegorz Kurczyk
